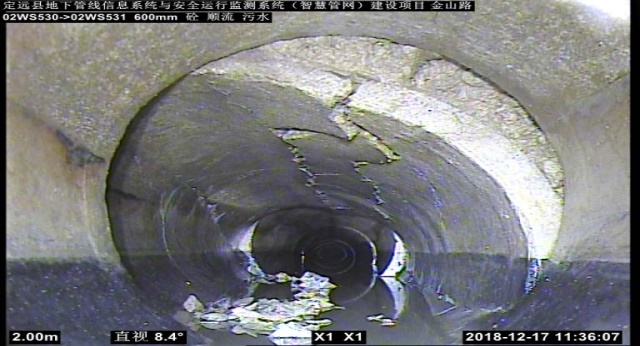

隨著國內黑臭水體治理、污水處理提質增效等工作的在各省市大規模開展，城鎮排水管道結構性檢測（CCTV檢測）查明管道存在破裂、變形、錯口、脫節、滲漏、腐蝕等影響管道運行安全的缺陷，缺陷危害程度有輕有重。這些缺陷廣泛存在于各種管材的小型、中型、大型和超大型管道，為了保證排水管道的安全運行，管道只要有缺陷，就需要修復。但當需要修復的管道多，而修復力量有限的情況下就需要根據缺陷的嚴重程度和缺陷對周圍的影響程度，根據缺陷的輕重緩急制定修復計劃、選擇經濟適用的修復技術方法。


一、修復計劃的制定
管道只要有缺陷，就需要修復。由于排水管道管道深埋地下，如無專業隊伍對管道進行定期檢查很難發現管道存在缺陷問題。國內大多數城鎮早期重建設輕管理，使得排水管道多年來一直處于無體檢狀態，有病了就治一下，也就是那堵了疏通那，那塌了就修那。但隨著黑臭水體治理、污水提質增效等工作的開展，排水管道體檢全面展開，大量的管道缺陷也一下暴露了出來，大城市的一個區就上萬處缺陷，小城鎮（縣城）也上千處缺陷。如果全部都修復更新，少則幾千萬元，多則上億甚至幾億、十幾億！

為了保證排水管道安全運行，應該對管道缺陷分級、評估，分出輕重緩急，制定修復計劃，分期進行修復治理?！冻擎?zhèn)排水管道檢測與評估技術規程》(CJJ181)對排水管道視頻檢測缺陷進行了分類、分級和針對缺陷管段進行了修復等級評估，給出了修復建議。

等級	修復指數 RI	修 復 建 議 及 說 明
Ⅰ	RI≤1	結構條件基本完好，不修復
Ⅱ	1＜RI≤4	結構在短期內不會發生破壞現象，但應做修復計劃
Ⅲ	4＜RI≤7	結構在短期內可能會發生破壞，應盡快修復
Ⅳ	RI＞7	結構已經發生或即將發生破壞，應立即修復

二、排水管道修復技術選擇
在城市內，市政排水管道一般布置在市政道路上，或車行道或人行道或綠化帶內。隨著排水管網逐漸向污水處理廠、河道排水口方向管道埋深逐漸變大，一般管道縱行坡度在1-2‰。排水管道因其以重力自流方式收集排水區域內的雨水和污廢水，管道內易沉積雨污水?dāng)y帶而來的泥沙，為了后期養護清淤每隔一定距離設有檢查井。這也為排水管道非開挖修復提供了便利條件。排水管道的缺陷修復可以采用開挖換管治理也可以采用非開挖管道內襯修復更新治理。開挖修復和非開挖修復各有優勢和缺點。

開挖修復可以對排水管道的各種缺陷通過管道更換等方式進行徹底修復，常規條件下，造價相對較便宜。但城市道路上各種地下管網密布容易對其他管網造成損壞，同時開挖時需破除地面、綠地后期恢復致使開挖修復費用大大增加。另外在管道埋深超過3米時需采用鋼板樁支護更大大增加開挖修復費用。開挖修復工期一般較長，至少半個月左右，對交通、附近居民出行影響時間長。

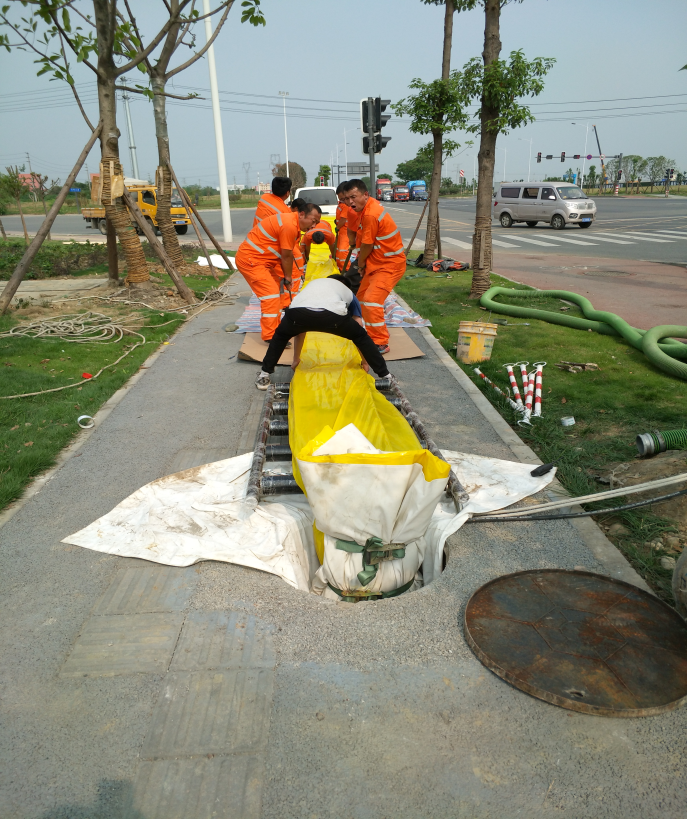

非開挖修復一般利用現有檢查井作為修復材料和修復機具的出入口，不需要或很少開挖路面，修復時間短（一天左右），對交通、附近居民出行影響時間短。同時非開挖修復選用的材料多具有防水性能，可阻止地下水內滲和污水外滲，對污水提質增效效果明顯。非開挖修復一般比開挖修復造價較高，但在管道埋設較深并有路面、綠化帶破拆和恢復時，造價基本一致，甚至還少。尤其需有鋼板樁防護開挖修復時，非開挖修復更具有價格優勢。但非開挖修復不能對所有管道缺陷都達到修復效果。


排水管道缺陷修復采用開挖修復還是非開挖修復呢？如何選擇？

首先應根據缺陷具體情況確定采取預防性修復還是結構性修復，一般預防性修復多可采用非開挖修復。需進行結構性修復時，應充分考慮現場環境和社會成本進行比選。最后對采用非開修復應進行排水能力驗算，以保證管道結構安全的同時滿足管道的設計排水能力需要。
開挖和非開挖修復工藝的選取，可總結為如下判斷流程圖：


1）非開挖修復管道適用性
非開挖修復技術并不適用所有損壞的管道的修復，目前還不能對管道線型進行整形，如錯口過大、管道起伏、管形彎曲變形等管道需采用開挖翻新。

2）修復后確保排水能力、滿足管道疏通養護要求
修復后的斷面排水能力一般應滿足設計排水量，故應核算修復后的排水能力，當不能滿足時，應當提出彌補缺失流量的措施，否則應采用開挖方法進行翻排更新。如選用的修復技術使養護單位無法進行養護的，則應另選修復技術，如需特種設備的，則應建議配置。

3）現場條件符合非開挖修復要求
當?shù)叵侣裨O(shè)管線、交通狀況、周圍環境等因素不具備開挖施工條件，而符合非開挖修復條件時，可在滿足修復后管道的流量要求的前提下優先考慮采用非開挖修復方法。

三、非開挖修復技術的選擇
各類非開挖修復技術均具有各自的優勢、修復效果和局限性，應根據修復目的、效果需求及管道的流量、強度及現狀管道的損壞情況進行選擇。

1、按非開挖修復技術可達效果，按如下分類選擇：
1）恢復強度及防腐蝕
因管道損壞造成破裂、變形、錯位、脫節、滲漏、腐蝕等使管道自身喪失了原有的強度時，恢復管體強度或更新管道。常用修復技術有紫外光固化法、熱水（蒸汽）固化法、石漿噴涂法、熱塑成型法、短管置換、鋼內襯法等。

2）止水、防滲漏
因管道損壞造成破裂、變形、錯位、脫節、滲漏、腐蝕等使外來水滲入管道內并有泥砂隨著流水流入或出現漏水時將水流及泥砂止住。常用修復技術有土體注漿、局部原位固化、不銹鋼雙脹圈、快速鎖、紫外光固化法、熱水（蒸汽）固化法、熱塑成型法等。

2、按非開挖修復范圍，按如下分類選擇：
1）輔助修復
對工體進行注漿，起到對地基加固、防滲作用，作為一種輔助修復被應用，一般與其他修復技術配合使用。

2）局部修復
對管段中某部分的缺陷進行修復的方法，適用于部分缺陷集中于某個部位的場合。修復技術有局部原位固化、不銹鋼雙脹圈、快速鎖等。

3）整體修復
對整個管段進行修復的方法，適用于損壞部位比較廣泛的場合。常用修復技術有紫外光固化法、熱水（蒸汽）固化法、石漿噴涂法、熱塑成型法、短管置換等。
在確定采用非開挖修復方法后，還應進一步比較可采用各種工法的經濟性、優越性，選擇最合理方案。

3、非開挖修復技術的適用性
根據修復的條件和技術要求，合理選擇修復對象和修復方法。不同的非開挖修復技術有不同的適用情況，在修復設計時應根據檢測視頻和現場環境具體情況，進行綜合判定選取適宜的修復方案。修復技術選取可參考表2與表3 。

1）土體注漿
（1）修復管道為雨污排水管道，管材不限；
（2）DN800及以上管道宜用管內向外鉆孔注漿法；小于DN800管道宜用地面向下鉆孔注漿法。
（3）適用于管道結構性缺陷呈現為錯位、脫節、滲漏，且接口錯位不大于3cm管道，要求管道基礎結構基本穩定、管道線形沒明顯變化、管道壁體堅實不酥化；
（4）適用于管道接口處在滲漏預兆期或臨界狀態時預防性修理；
（5）適用于檢查井井壁和拱圈的開裂滲水。
（6）不適用于管道基礎斷裂、管道破裂、管道脫節呈倒栽式狀、管道接口嚴重錯位、管道線形嚴重變形等結構性損壞的修理。
（7）不適用于嚴重沉降、與管道接口嚴重錯位損壞的檢查井。

2）不銹鋼雙脹環修復技術
（1）適用管材為球墨鑄鐵管、鋼筋混凝土管、和其他合成材料的材質雨污排水管道。
（2）適用于管徑大于等于800mm以上及特大型排水管道局部損壞修理。
（3）適用管道結構性缺陷呈現為變形、錯位、脫節、滲漏，且接口錯位應小于等于3cm,管道基礎結構基本穩定、管道線形沒明顯變化、管道壁體堅實不酥化
（4）適用于對管道內壁局部沙眼、露石、剝落等病害的修補；
（5）適用于管道接口處在滲漏預兆期或臨界狀態時預防性修理；
（6）不適用于對塑料材質管道、窨井損壞修理。
（7）不適用于管道基礎斷裂、管道破裂、管道脫節呈倒栽式狀、管道接口嚴重錯 位、管道線形嚴重變形等結構性缺陷損壞的修理。

3）不銹鋼發泡筒修復技術
(1) 適用管材為鋼筋混凝土材質、塑料材質和球墨鑄鐵的雨污排水管道。
(2) 適用于管徑150?1350mm的排水管道局部損壞修理。
(3) 適用管道結構性缺陷呈現為脫節、滲漏，管道基礎結構基本穩定、管道線形沒 明顯變化、管道壁體堅實不酥化。
(4) 適用于管道接口處有滲漏或臨界時預防性修理；
(5) 不適用于檢查井損壞修理。
(6) 不適用于管道基礎斷裂、管道脫節口呈倒栽式狀、管道接口嚴重錯位、管道線 形嚴重變形等結構性缺陷損壞的修理。

4）局部現場固化修復技術
（1）適用管材為鋼筋混凝土材質的雨污排水管道。
（2）適用于排水管道局部和整體修理。
（3）管徑DN800以上及大型或特大型管道施工人員均可下井管內修理；管徑DN800以下可以采用電視檢測車探視位置，然后放入氣囊固定位置。
（4）適用管道結構性缺陷呈現為破裂、變形、錯位、脫節、滲漏，且接口錯位應小于等于5cm，管道基礎結構基本穩定、管道線形沒明顯變化、管道壁體堅實不酥化
（5）適用于管道接口處有滲或臨界時預防性修理；
（6）不適用于檢查井損壞修理。
（7）不適用于管道基礎斷裂、管道坍塌、管道脫節口呈倒栽式狀、管道接口嚴重錯位、管道線形嚴重變形等結構性缺陷損壞的修理。

5）現場固化內襯修復技術
（1）現場固化內襯法是翻轉后固化成型，其適用于管道幾何截面為圓形、方形、馬蹄 形等，管道材質為鋼筋砼管、水泥管、鋼管以及各種塑料管的雨污排水管道。
（2）適用于管徑150?2200mm的排水管道、檢查井井壁和拱圈開裂的局部和整體修理。紫外線加熱固化適用于管徑小于600mm的排水管道。
（3）適用管道結構性缺陷呈現為破裂、變形、錯位、脫節、滲漏、腐蝕，且接口錯位宜小于等于直徑的15%，管道基礎結構基本穩定、管道線形沒明顯變化、管道壁體堅實不酥化。
（4） 適用于對管道內壁局部沙眼、露石、剝落等病害的修補；
（5） 適用于管道接口處在滲漏預兆期或臨界狀態時預防性修理；
（6） 適用于各種材質檢查井損壞修理。
（7） 不適用于管道基礎斷裂、管道破裂、管道節脫呈倒栽式狀、管道接口嚴重錯位、管道線形嚴重變形等結構性缺陷嚴重?fù)p壞的修理。
（8） 不適用于嚴重沉降、與管道接口嚴重錯位損壞的檢查井。

6）石漿噴涂修復技術
(1) 適用管材為鋼筋混凝土材質的雨污排水管道。
(2) 適用于管徑大于等于800mm以上的排水管道、檢查井井壁和拱圈開裂的局部和整體修理。
(3) 適用管道結構性缺陷呈現為脫節、錯位、滲漏、破裂，且接口錯位應小于等于3cm， 管道基礎結構基本穩定、管道線形沒明顯變化、管道壁體堅實不酥化。
(4) 適用于對管道內壁局部沙眼、露石、剝落等病害的修補。
(5) 適用于管道接口處在滲漏預兆期或臨界狀態時預防性修理。
(6) 不適用于對塑料材質管道、檢查井損壞修理。
(7) 不適用于水泥砼管材管道基礎斷裂、管道破碎、管節脫口呈倒栽式狀、管道接口嚴重錯位、管道線形嚴重變形等結構性缺陷損壞的修理。
(8) 不適用于嚴重沉降、與管道接口嚴重錯位損壞的檢查井。

7）短管置換
（1）適用于管道直徑范圍為50~1000mm。
（2）適用于等管徑管道更換或增大直徑管道更換。
（3）不適用管道接口嚴重錯位等結構性缺陷損壞的修理。
（4）0.8cm或埋深小于0.8m時，建議不要使用該方法

非開挖修 復更新方法	適用范圍和使用條件
	適應管徑 (mm)	內襯管材質	工作坑的需求	注漿需求	最大允許轉角	截面形狀	修復類型
原位固化法	翻轉式：200?2700 拉入式：200?2400	玻璃纖維、針狀毛氈、樹脂等	不需	不需	45°	圓形、蛋形、矩形等	整體修復
短管置換法	200?1200	PE、PVC-U、玻璃鋼、金屬管等	需要	不需	7°	圓形	整體更新
不銹鋼雙脹圈	200?1500	止水橡膠套、不銹鋼套筒等	不需	不需	—	圓形	局部修復
不銹鋼雙脹圈	200?1500	止水橡膠套、不銹鋼套筒等	不需	不需	—	圓形	局部修復
快速鎖
點狀原位固化法	200?1500	玻璃纖維、 針狀毛氈、 樹脂等	不需	不需	—	圓形、蛋形、矩形等	局部修復
石漿噴涂	400?2000	水泥基材料	不需	不需	15°	圓形、蛋形、矩形等	整體更新
