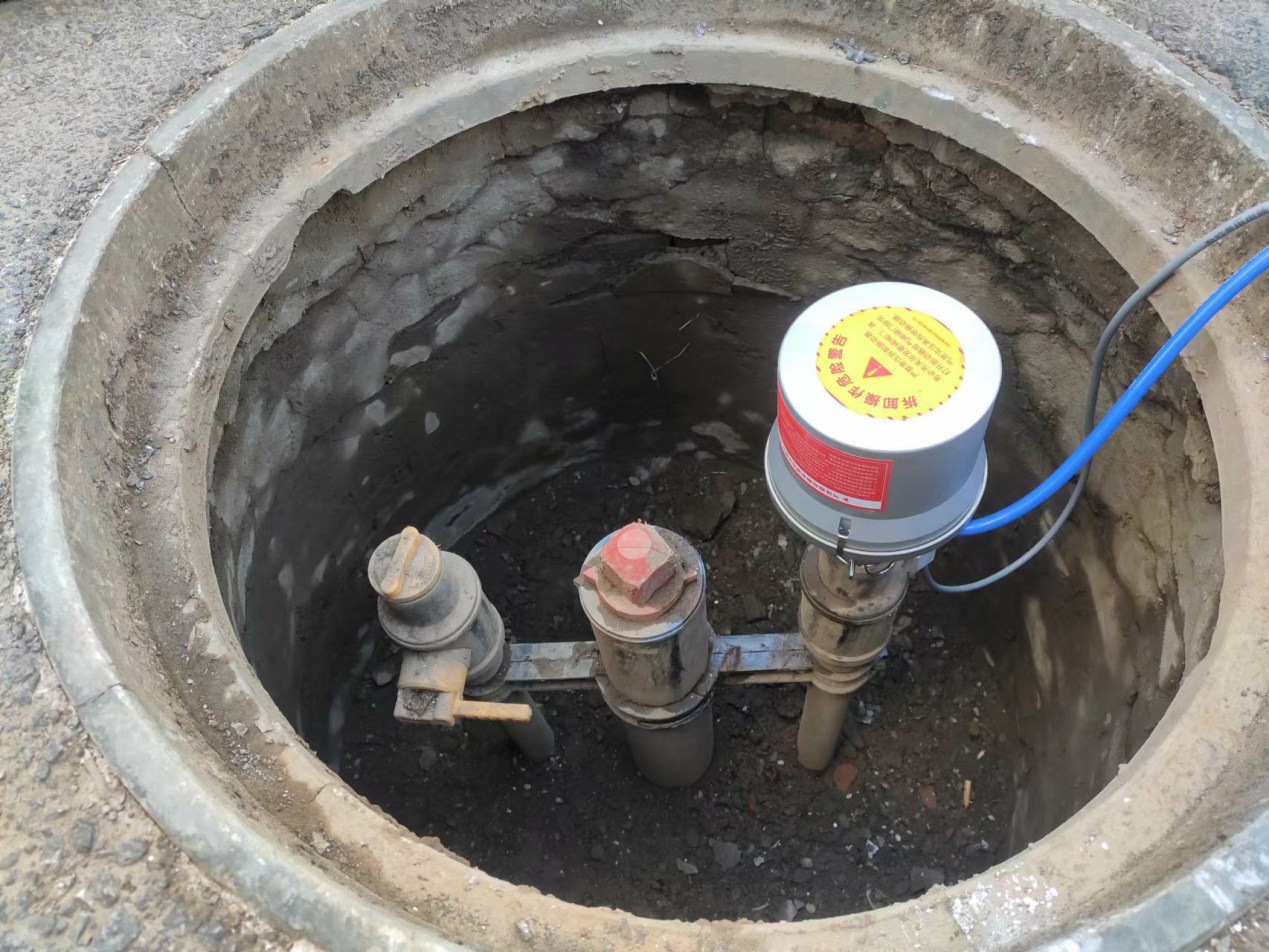

主動聲源探測法是通過發射裝置音頻振動器向管道內發射一個特定頻率的聲波信號。此信號在管道壓力氣體的推動下沿管道向前傳播，同時此振動信號帶動PE管的振動，再通過管壁土壤立體傳播至地面，在地面上再通過拾音器來捕捉此頻率的聲波信號。在管道正上方，距離管道最近，信號最強；在管道兩邊，距離管道越遠，信號越弱，垂直管道進行搜索，信號最強處就是管道的位置，從而達到對管道的準確定位。

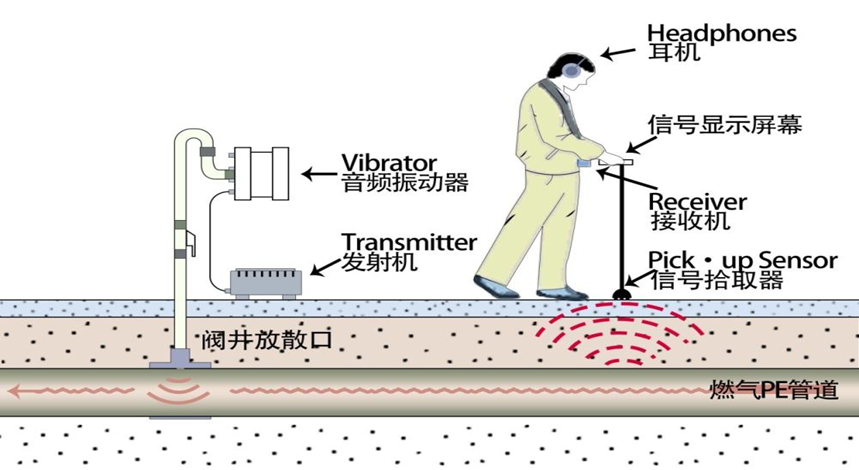

工作原理

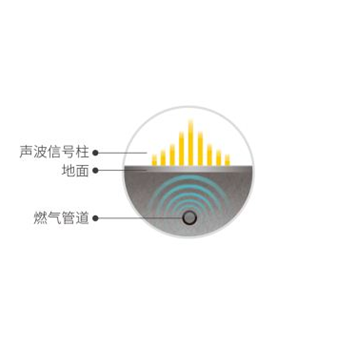

聲波信號柱狀圖



聲波頻段圖

目前市面上的聲波探測儀的工作頻率均為400-700Hz。

為什么選擇這個范圍的頻率作為激發信號呢？這是因?yàn)榇祟l段的聲波信號穿透管壁、土壤介質到達地面的能力更強，也更容易在地面被檢測到。而低于400Hz，高于700Hz的聲波信號，從管壁穿透，到達地面被接收并快速識別出來的效果不好。我們可以將400-700Hz的聲波設定為400Hz、500Hz、700Hz三種，分別代表低頻、中頻和高頻。

實際工作中選擇哪種頻率開展探測工作，可以從下面幾個方面來考慮：

1、探測距離的遠近
聲波探測儀探測的距離遠近取決于兩個因素：1）管道的深度。管道埋設越深，探測到的距離越短；管線越淺，探測到的距離越遠。2）聲波在管道內傳播時能量的衰減程度。高頻的聲波，信號衰減快，傳播的距離近，探測到的距離短；低頻的聲波信號衰減慢，傳播距離相對遠，探測到距離也遠一些。所以當我們?cè)谔綔y(cè)比較深的管道或者需要探測距離比較長時，可以采用400Hz的低頻，但是由于探測環境中汽車等噪音頻率和低頻信號和重合度較高，探測時容易受到外界低頻噪聲的干擾。因此在市區探測時，適當選擇高頻，在遠郊，適當選擇低頻。

2、分辨率
分辨率就是探測到管道的精度（誤差）或者準確率。
聲波頻率越高,波長越短,分辨率越高。工作中為什么我們不一直使用高頻呢？因?yàn)楦哳l信號有個缺點就是波長短、衰減快，傳播距離近，信號還未傳到地面，能量就消失已盡，拾音器壓根檢測不到來自管道的聲波信號。高頻的傳播距離不如低頻傳的遠，但高頻有一個優點就是能夠形成一個衰減強度差異。

聲波在覆蓋層傳播時會產生衰減，從而形成一個強度差異，我們測量的正是這個聲強的變化。主動聲源探測法利用的正是聲音在介質中傳播會衰減這一特性，在純土質覆蓋層測量時，地表形成的聲強梯度很大，非常便于測量；在水泥和瀝青路面上，聲強梯度變化較小，不便于測量。在探測中選擇高頻，利用高頻衰減快的特點，在水泥和瀝青路面上獲得更大的梯度變化。

因此，在純土質路面適合選擇較低的頻率探測，在水泥、瀝青、方磚等非純土質路面選擇較高的頻率探測。在探測中，我們要根據路面介質的變化，靈活更換頻率來獲得一個比較好的探測效果。


高頻信號衰減快，探測的準確度高，定位誤差小，經常用在管道信號比較寬（如水泥路面或者庭院并排的管道）的地方。高頻分辨率高，但傳播距離又相對較短，不利于長距離的追蹤探測。低頻信號衰減慢，但波長長，在傳遞的過程中，遇到與聲波波長相同或比波長還長的障礙物時，聲波會產生衍射，繞過障礙物繼續往前傳播，導致地面上檢測到的最大音量發生偏移，從而導致管道探測不準確，定位誤差大。工作中選擇高頻還是低頻，應根據現場的實際情況和需求來靈活選擇。

通過以上的知識，關于如何正確使用頻率，總結如下：
1、燃?xì)釶E管道穿越套管、遠距離沒有信號接入口，周圍噪聲干擾較小時，可以選擇低頻，通過“多剖面”探測方法，多次探測以減少定位誤差。
2、探測庭院管時，由于分支管道多，水泥地面信號強度差異較小無法分辨最強點的時候，采用高頻來探測，通過尋找最強的音量區達到定位管道的目的。
3、在距離振動器較近的瀝青、水泥路和方磚路面上，選用高頻探測，可以獲得一個精度更高的探測效果。
4、為了減少項目的示意性探測管段的長度，在采用常用的工作頻率探測到信號末端時，可以通過更換更低的頻率，繼續往前探測很長距離。
5、對于頂管穿越管，由于管道埋設較深，推薦使用更低頻率探測。這是因?yàn)榈皖l信號衰減慢，有足夠的時間傳導到地面，也便于拾音器的捕捉。
6、管徑大的管道探測適合選擇低頻探測，管徑小的管道探測適合選擇高頻探測。
7、在振動器與檢測點之間，分支管越多，探測的距離越短。分支管多，從振動器傳播過來的振動能量不可避免的分流，衰減，導致檢測點處的聲波能量降低，地面拾音器檢測到信號弱，甚至沒有，無法定位管道。低頻信號傳輸距離遠，探測村內管道，適合選擇低頻探測。

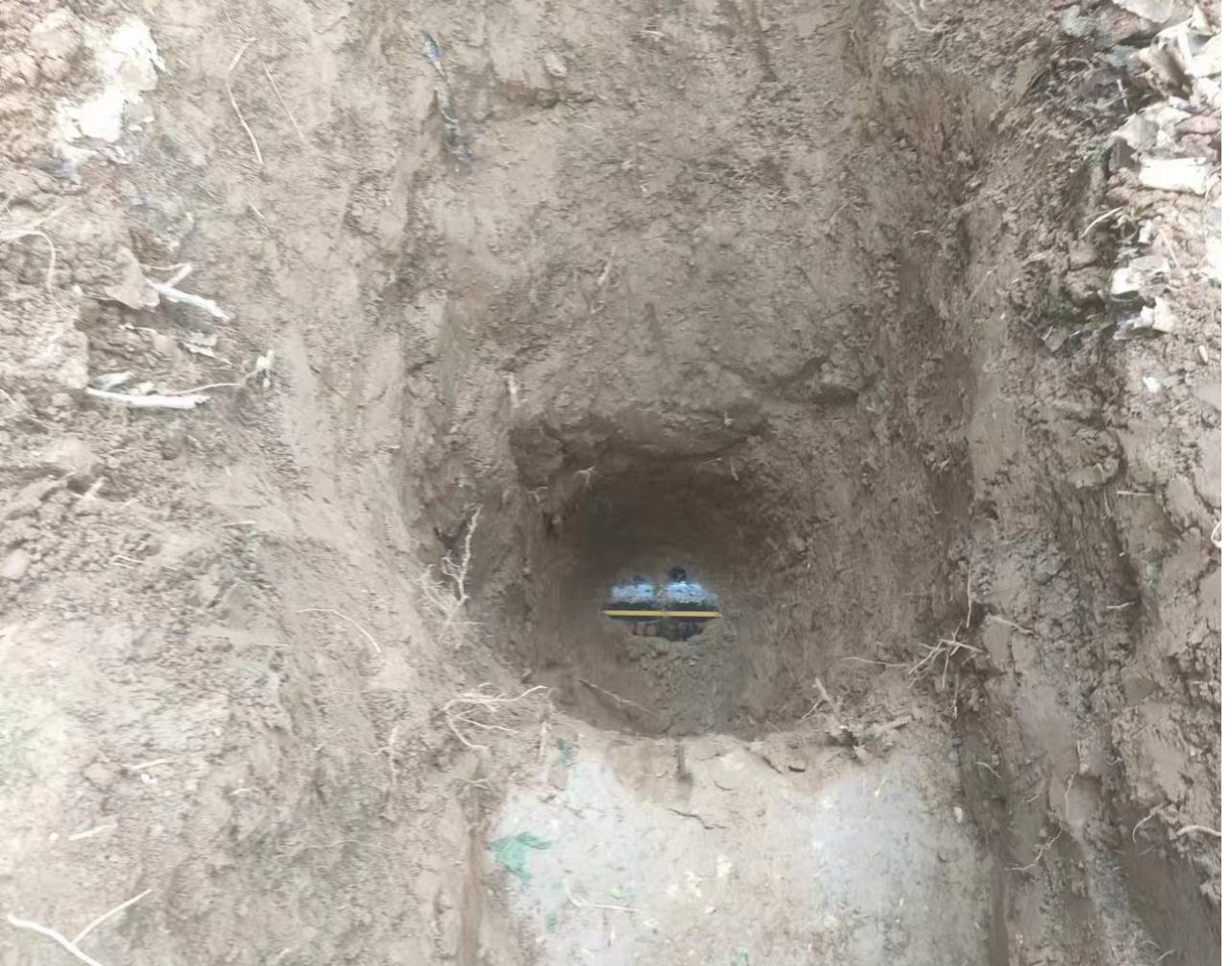

地下燃?xì)釶E管道探測是一項比較復雜的技術工作，需要我們不斷地摸索、實踐和總結，在工作中選好工作頻率，是做好這項工作的關鍵。在探測過程中，找不到管道時，可以通過更換頻率，或許能得到一個不一樣的結果，切不可一個頻率一探到底。

作者：鄧小軍
