一、工藝簡介
   噴涂法(Spray lining)是指在管內壁噴涂一定厚度的材料，凝固后形成內襯層，從而修復舊管道的方法。噴涂法施工，根據管徑選擇噴涂方式(機械或人工噴涂)，利用壓縮空氣，把按照一定比例混合好的噴涂材料，通過噴槍噴涂在管道內壁上，噴涂后的材料在管道內壁硬化形成完整的內襯層。

二、適用范圍
噴涂修復技術適用于各類管道及配套設施修復。

三、技術優勢
能夠?qū)崿F(xiàn)管道防腐、堵漏，同時還能夠滿足結構性補強的要求，它能極大減少對路面及綠化的破壞，最大限度地避免了廢棄材料的產生，對自然環境和人文環境影響較小。施工速度快，過流斷面損失小，可適應管道直徑、截面形狀、曲率等變化，但原管道應有一定結構完整性。

四、施工流程
施工組織→圍堰封堵降水/氣囊封堵降水→淤泥清理→管壁/渠壁預處理（清洗、孔洞填補）→噴涂修復→竣工驗收→拆除圍堰/氣囊。

五、施工說明
1、封堵導流
主要看水位、淤泥量和流速，對管徑1.2米以下的管道一般采用氣囊封堵降水，對規格較小的箱涵（寬度和高度都在2米以下）一般采用UPVC導流管，混凝土蒸壓標準磚、大青磚、快干水泥。對規格較大的箱涵（寬度和高度都在2米以上）一般采用砂袋、鋼管。

2、圍堰施工
1）規格較小的箱涵

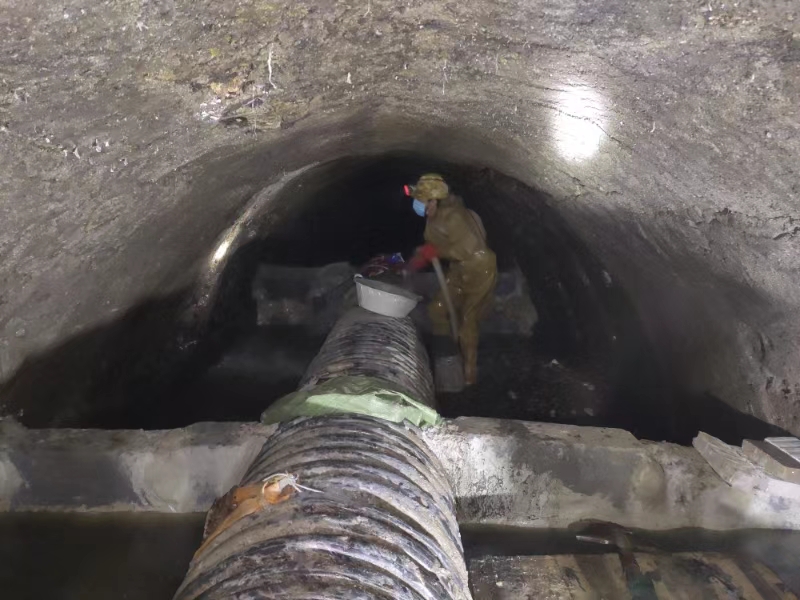

砌磚圍堰前先安裝導流管道，將導流管道安裝穩定后再砌磚墻，由人工潛水先砌筑上游磚墻，再砌筑下游磚墻。導流管要多出圍堰20cm,磚與磚之間、導流管與磚之間都采用堵漏王作為粘合劑（可在水下快速凝固），墻體厚24cm，高度依據水深確定（高出水面20-40cm）。待砌墻凝結牢固后抽排圍堰內積水，并對圍堰墻體滲漏處用堵漏劑進行封堵。
渠道內壁修復段圍堰施工時導流管貼底板安裝，砌磚高度依據水深確定（高出水面20-40cm，距離拱頂不少于80cm）。砌磚高度大于80cm，圍堰磚墻兩側設置進出臺階凳。
導流管的接口處理：導流管一節6m，一側大頭，一側是小頭，大小頭連接處有止水帶，將小頭的一側套上橡膠止水帶插入另一節管大頭一側，由于導流管中有水，不能很好的連接緊密，需要在接口兩側綁扎帶，人工進行拉緊扎帶，將導流管接口拉緊。
2）規格較大的箱涵

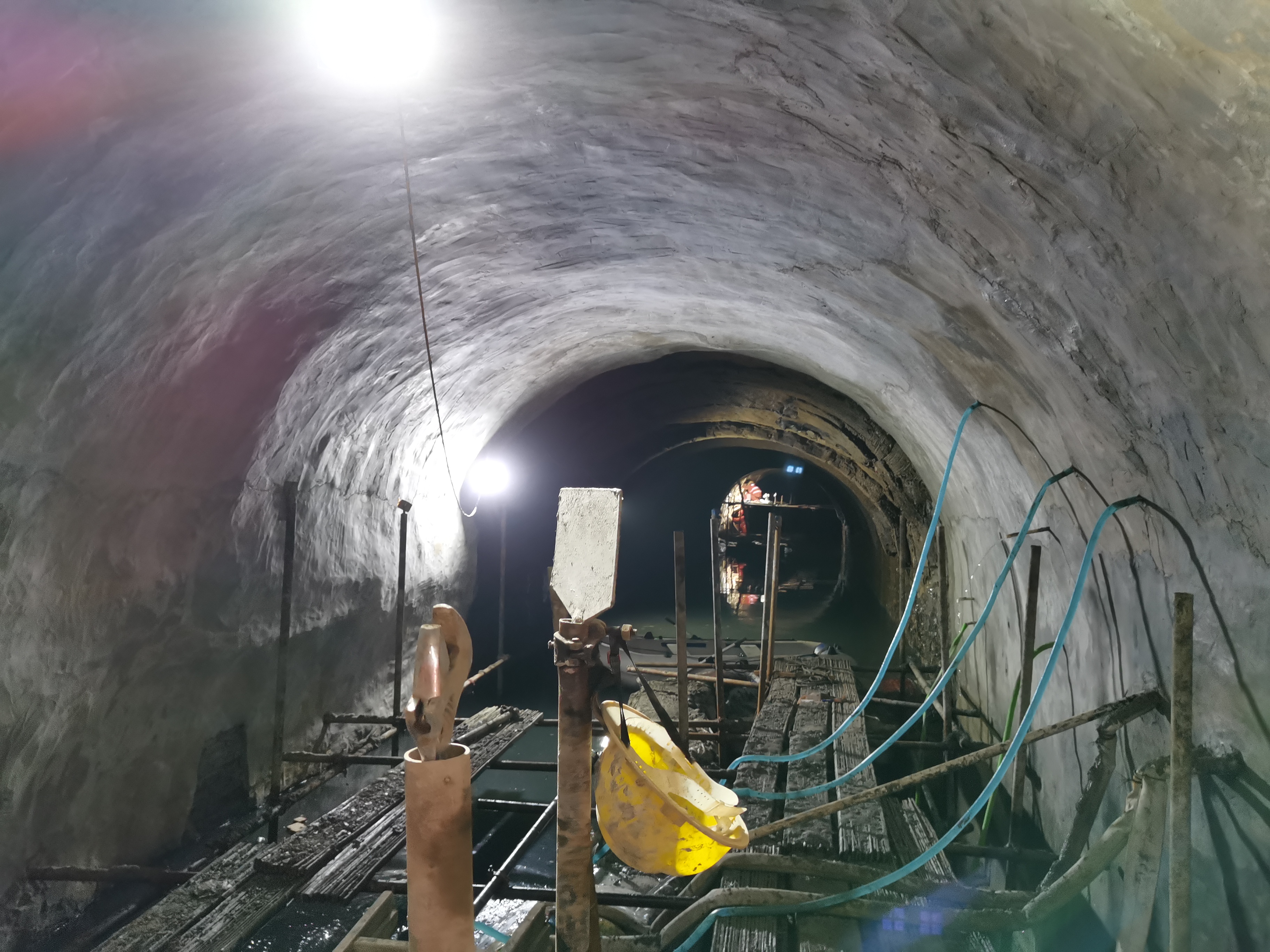

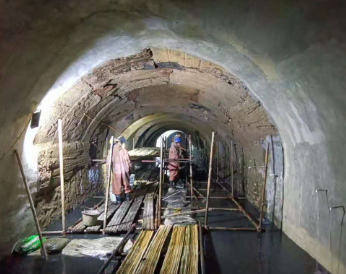

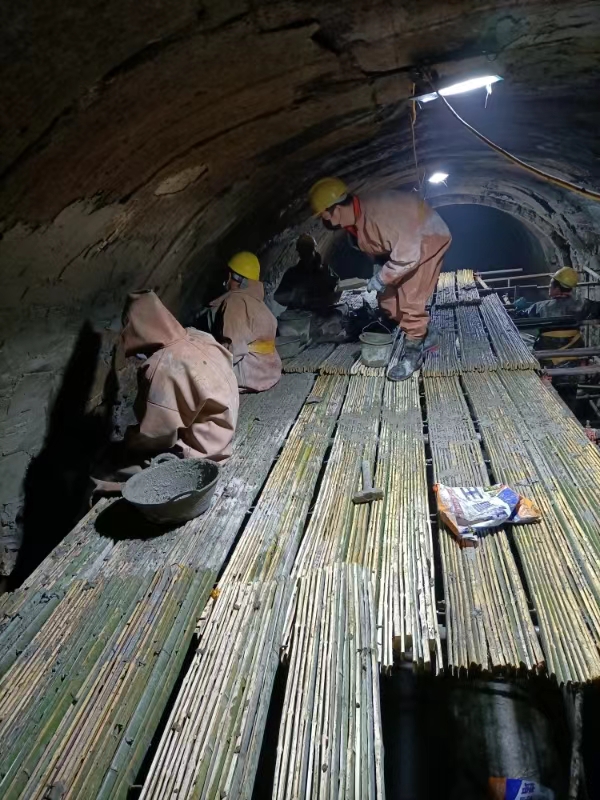

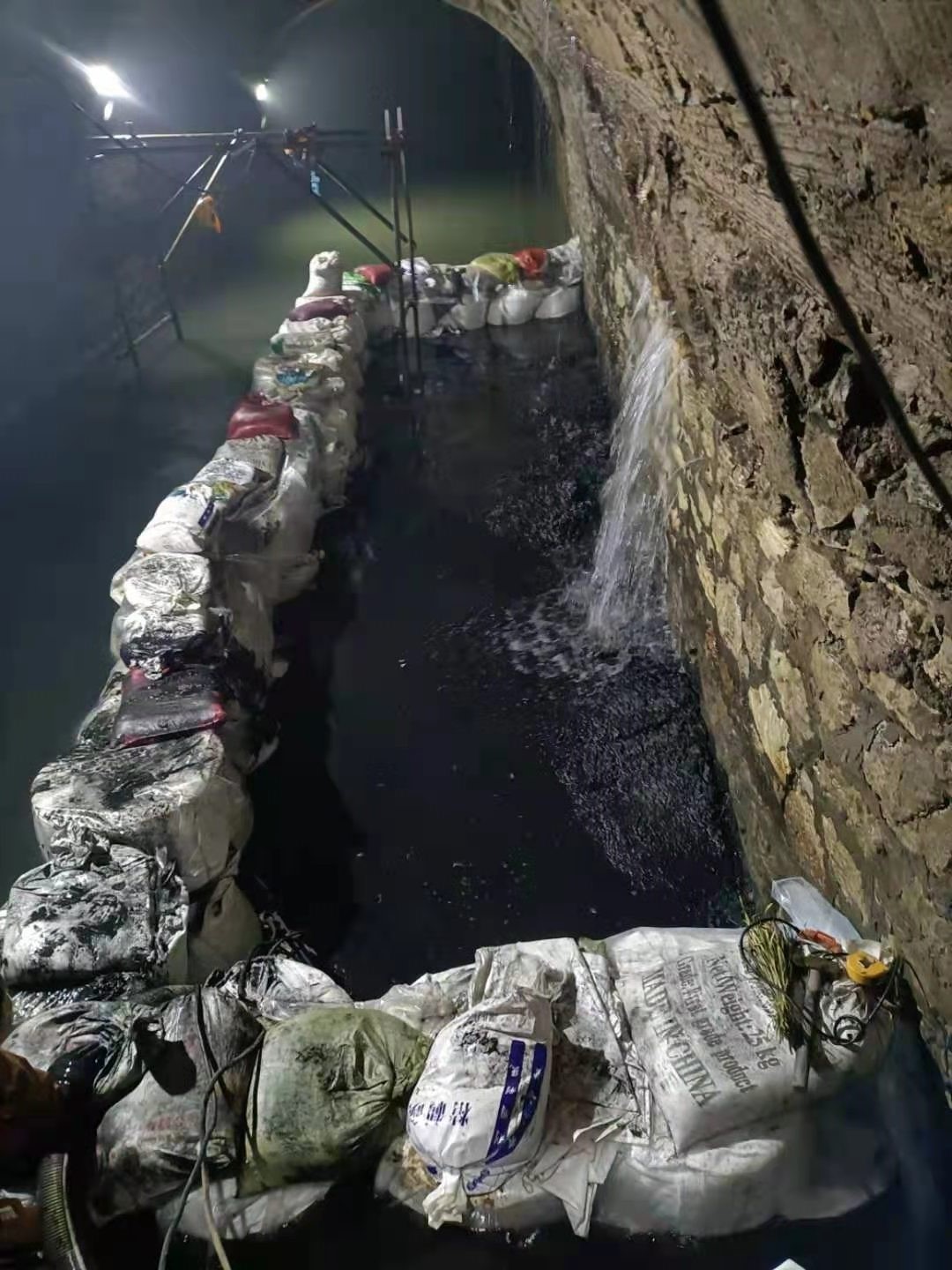

由于水位過高，淤泥量大，圍堰所用砂袋不能太小（縫隙越多，滲漏越多），圍堰前先安裝吊裝機，由吊裝機將砂袋移動至圍堰位置，高出水面20-40cm，圍堰砌好后用水泵進行調水至滿足施工條件。渠道上部搭建腳手架，留一側進行導流，修復完一側再進行倒圍堰，修復另一側。

3、預處理
如果渠道內壁保護層已經完全損壞，需要先進行鋼筋網支護才能再進行渠壁的清洗。

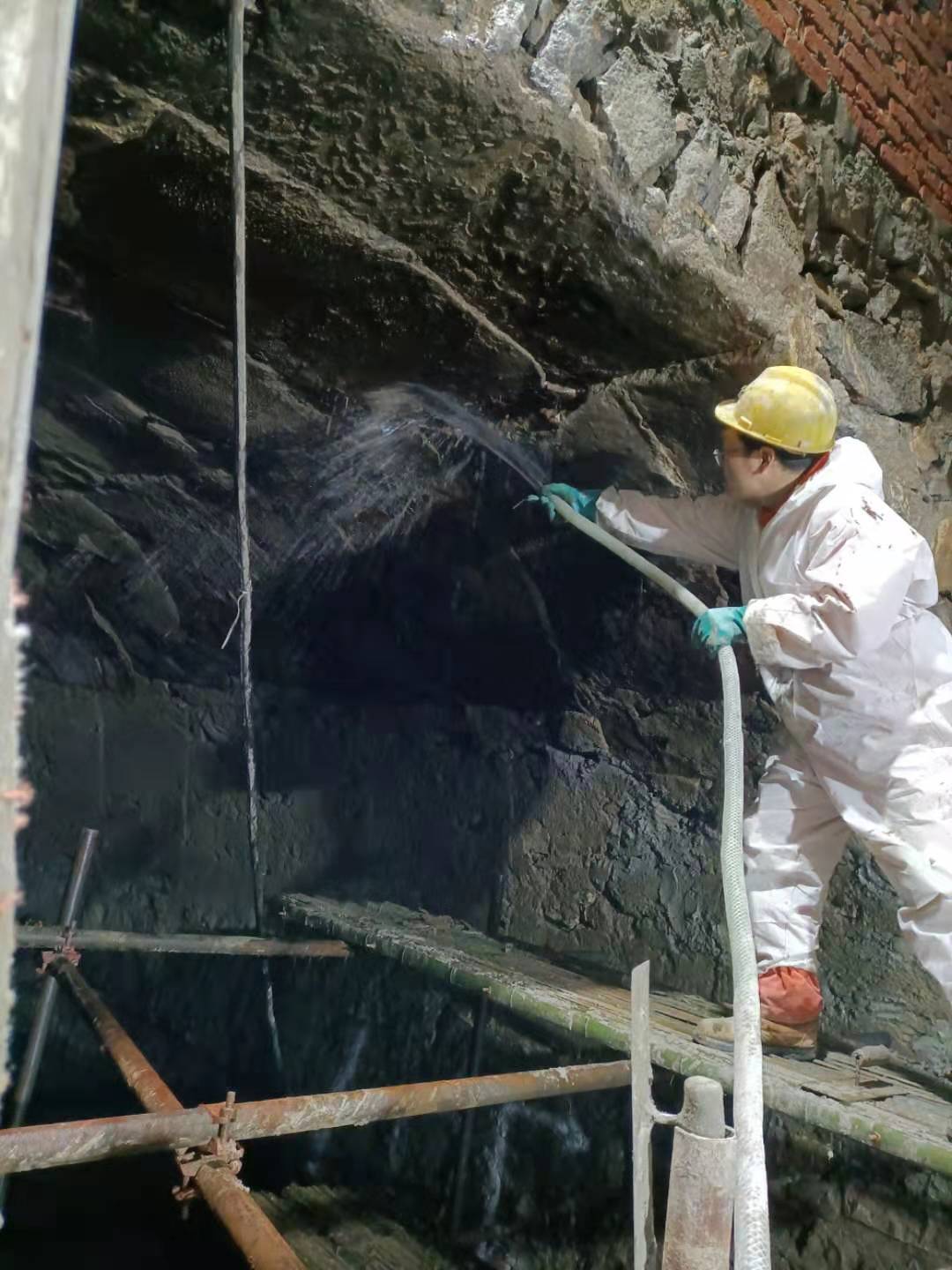

對于腐蝕松散的渠道表面的抹灰層和油污、污垢先人工利用鐵刷進行清除刷凈，再利用高壓射水設備噴射出的高壓水流對準渠壁進行噴射清洗（條件允許情況可以用高壓清洗車），將附著在渠壁上的油污進行清除。

對于小管徑管道直接采用高壓清洗車進行清洗。

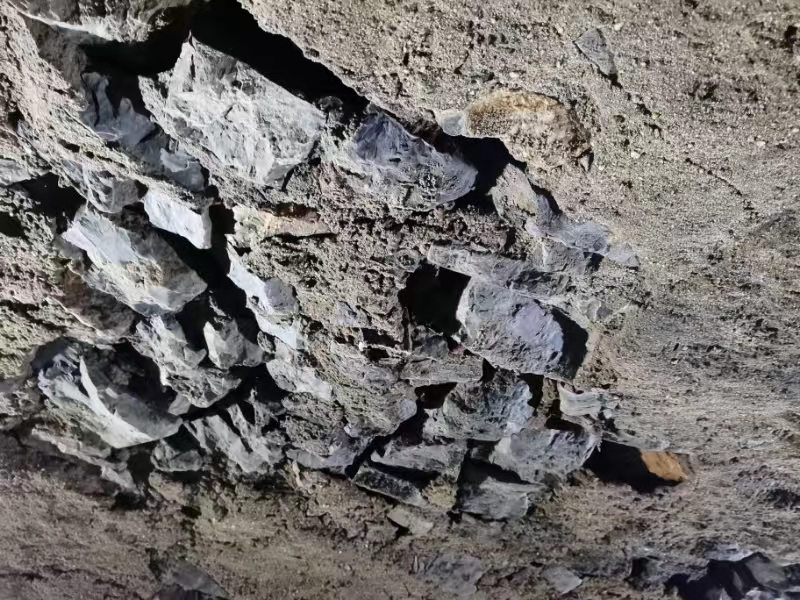

對渠壁局部存在較大孔洞、裂縫的地方，先用片石、磚塊、水泥進行填補，在磚塊的縫隙處灌入水泥漿，以利于噴涂施工形成的內襯層結構完整達到設計要求。

對局部小型滲漏，可以用快干水泥進行堵漏，對于線狀和噴涌的大型滲漏點需要鉆孔安裝引流管進行排水。引流管與渠壁縫隙間填補快干水泥并將其堵孔、整平。

4、噴涂修復及注意事項
噴涂機調試好后對石漿材料配比，配比完成后開始噴涂修復。

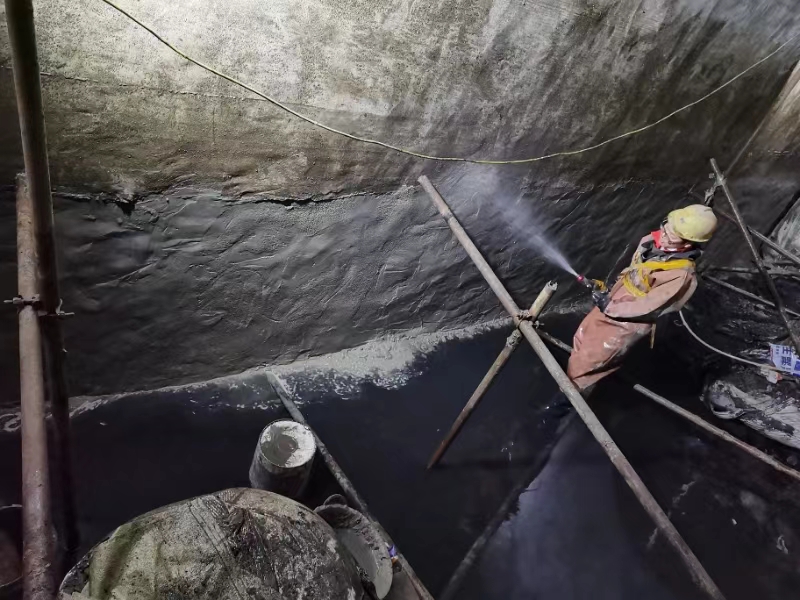

開始噴涂前，渠道人工噴涂應將受噴面積用水滲透；噴射時噴頭垂直于受噴面（距離可根據噴涂效果自行調整）分層均勻噴涂（傾斜于受噴面時，出料石漿容易向外飛濺，粘結在渠道內壁上還容易掉落），并和收平工序協調進行，管道噴涂在高壓清洗后將噴涂機調試好可直接進行噴涂。

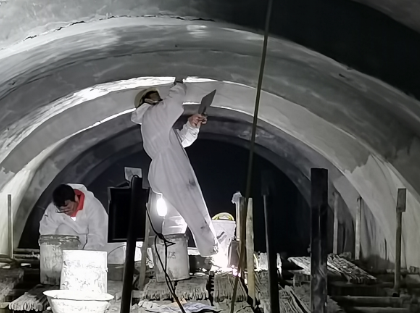

噴涂厚度控制在 10mm 左右，噴涂同時進行人工抹平。

待前一遍噴涂石漿完全凝固后（約 60-75 分鐘），進行下一遍噴涂，厚度控制在 10mm 左右，噴涂同時進行人工抹平，直至達到設計厚度。

石漿輸送管一旦堵塞，將開關轉換到手動位置，只開空壓機，將泵頭前快速接頭卸下，用排水管向輸料管內灌水，同時用皮錘砸輸料管，當輸料管中開始有水流出時重新接上泵頭，開始正常工作。

定子轉子為易損件，為延長使用壽命，在初次使用時，增壓定子螺栓更處于松散狀態，待壓力降低，流量明顯減少時在調整壓緊螺栓，使之處于正常工作狀況。

石漿噴涂時要注意輸送距離，距離大于100米以后，輸料管在噴涂中極容易堵塞。
