從2021年12月開始，金迪企業集團管線工程事業部陸續承擔了中國燃?xì)饧瘓F(tuán)所屬各地方的地下燃?xì)釶E管探測項目。兩年多來，管線工程部分別開展了安徽毛集、鳳臺，湖北天門、鄖陽，江蘇邳州，寧夏中衛，河北望都，河南安陽、內黃、南樂及濮陽，河北寧晉、柏鄉、臨城等十幾個市縣的燃?xì)釶E管探測。經過這兩年多的工程實踐，管線工程部鍛煉和培養了一批專業探測地下燃?xì)釶E管探測的項目經理和工程技術人員，我有幸全程跟蹤、參與了其中的許多項目。為了幫助更多的項目經理和技術人員掌握地下燃?xì)釶E管探測技術和方法，下面就燃?xì)釶E管探測及施工組織模式做一個簡單的介紹，與大家共勉。

一、探測方法介紹

1、 主動聲源探測法的由來
2016年年初，國內一批從事燃?xì)釶E管線探測的技術人員，從燃?xì)釶E探管儀
的工作原理出發，通過人為給被測的燃?xì)釶E管道施加一個特定頻率的聲波信號，用它來探測燃?xì)釶E管管線。根據地球物理勘探行業的命名規則，他們將這種方法命名為主動聲源探測法，以此來區別自然聲場法和聲波反射法。

2、 主動聲源探測法的工作原理

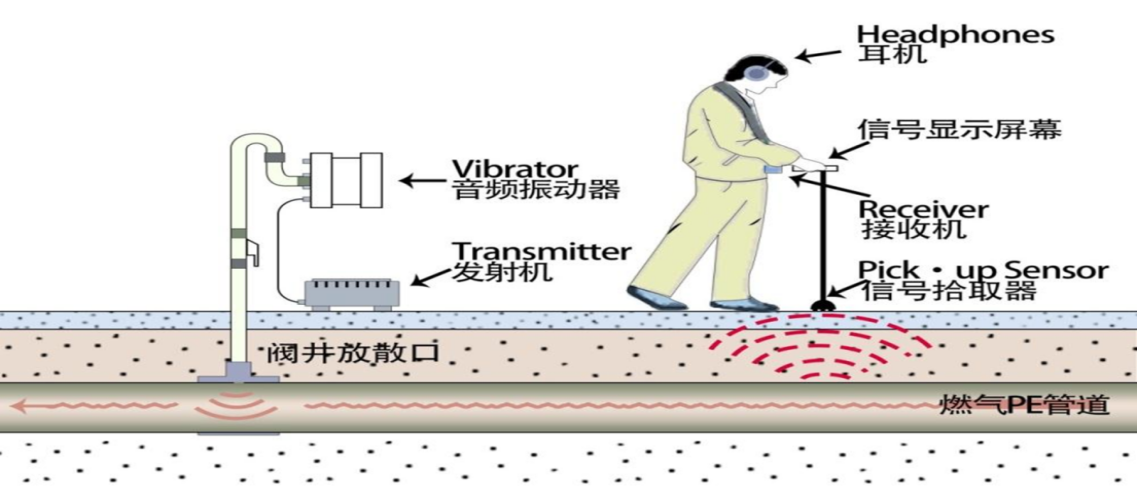

通過探管儀的音頻信號激發器向管道內施加一個特定頻率的聲波信號，該聲

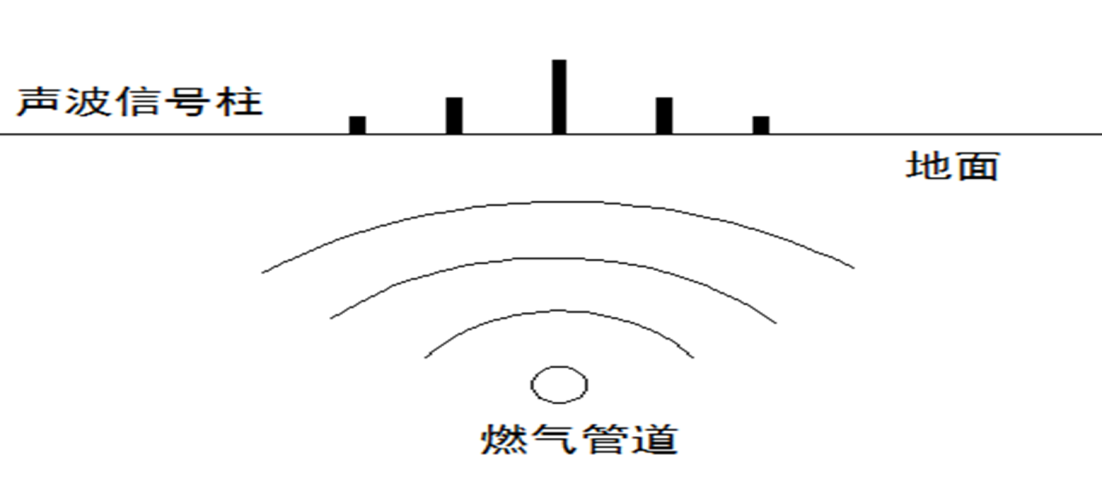

波信號在有壓氣體的推動下沿管道定向向前傳播。聲波信號在向前傳播的過程中氣體振動帶動PE管管壁的振動，此振動信號通過管道周圍的土壤再次立體傳導至地面，在地面上用拾音器檢測此振動信號。在聲波信號能夠到達的音量區持續接收聲音找出最強聲音或最強信號處，從而達到對管線的精準定位。


3、 提高燃?xì)釶E管探測準確性的方法
通過臨近的多次剖面探測來確定一個管線點，可以提高燃?xì)釶E管道的探測精

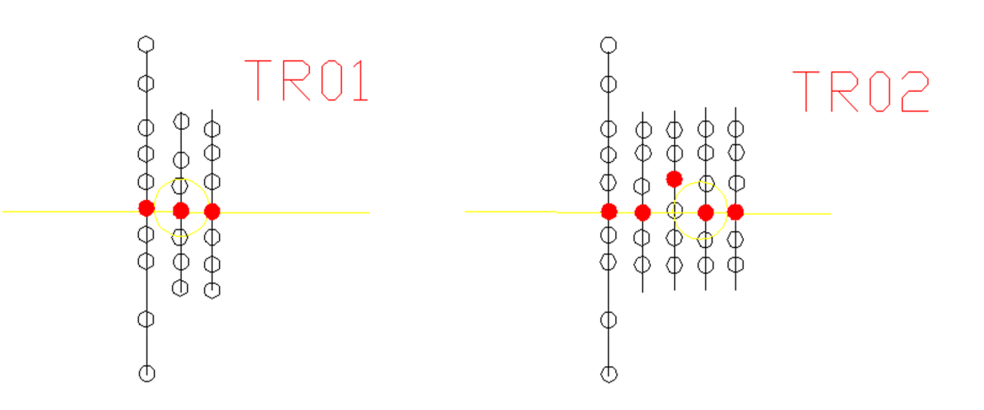

度。許多初次使用PE探管儀的技術人員，經常使用單個探測剖面來確定管道的位置，由于管道上面不均勻的土壤等介質會導致聲波在地面上的信號有不同程度的偏移，探測單個剖面往往會導致管道定位誤差大。為了提高探測精度，滿足相關規范要求，我們需要在定點處采用多個剖面進行探測。如下圖所示。比如我們需要確定 TR01 這個探測點，那至少需要探測三個剖面，如果三個剖面的最強值均（下圖中紅色點）位于一條線上，那么三個強值點連線即為管道的水平位置；如果個別剖面強點不在一條線上，那么應該在管道走向的前后繼續探測，使得大多數點連線位于一條直線上，那么這個探測結果就比較可靠，如 TR02 點。

4、 頂管、大埋深PE管道的探測方法
在施工過程中如果遇到需要確定埋深比較大的燃?xì)釶E管道位置，可以采用主
動聲源探測法和挖掘機相結合的方式來準確找到燃?xì)釶E管道位置。

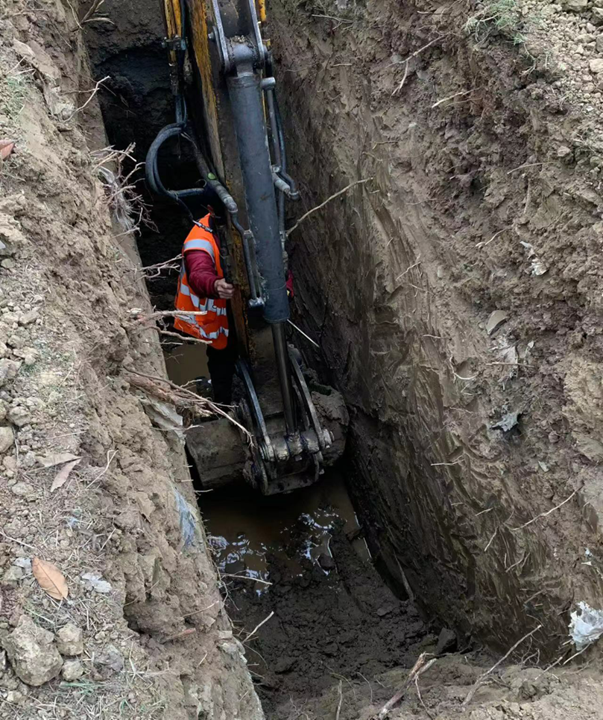

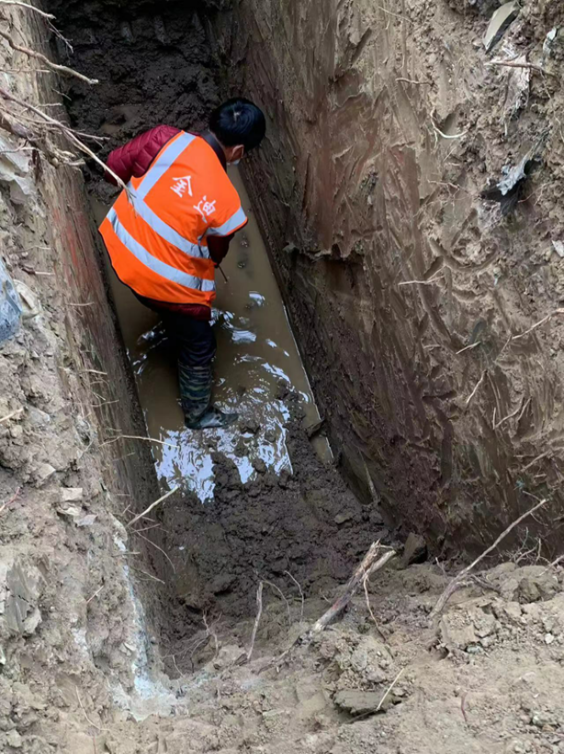

先用主動聲源探測法在地面搜索聲源信號，確定管道的大概范圍。如果管道埋深太深，無法接收到來自管道上的聲音信號或者信號范圍太寬、信號微弱時，在管道可能敷設的大致范圍內，先用挖掘機挖一段長溝槽，這樣做的目的是為了縮短聲波信號與地面的距離，探測人員在溝槽里搜索聲音信號。如果溝槽太深，用挖掘機將探測人員送到溝槽底部，然后用探針模式找出管道信號的最強處，再采用人工開挖，就能準確找到管道位置，避免施工破壞燃?xì)夤艿馈?br />
