一、項目概述

地下管線是城市的重要基礎設施，是城市規劃建設管理的基礎信息。城市地下管線像人體內的“血管”和“神經”，為城市物質流、能量流、信息流輸送的脈絡，又是城市賴以生存和發展的物質基礎，具有明顯的社會效益和經濟效應。
地下管線也被稱作城市“生命線”，是保障城市運行的重要基礎設施。供熱管道泄漏不僅帶來安全問題、供熱質量問題，給居民生活帶來不利影響，也不利于節能減排，甚至給供熱企業造成非常嚴重的經濟損失。尤其是直埋敷設供熱管道出現泄漏，常會因為管道埋深、直埋管結構、漏點區域環境嘈雜、管線走向、測漏人員的檢測技術及經驗等因素而不能對漏點進行快速探測準確定位，因此嚴重影響供熱管線的維護與搶修。

根據臨沭縣供熱服務有限公司需求開展臨沭縣城市低碳智慧供熱提升改造-主管網定位測繪項目建設。

二、建設內容

 對臨沭縣城區供熱管道探測普查，對部分管道進行內窺檢測，開展臨沭縣供熱管網地理信息系統建設,并與現有智慧供熱平臺對接，實現數據互通、展示、查詢等功能。

工作內容：

（1）供熱管道探查與測繪
探測熱力管線的平面位置、走向、埋深，調查熱力管線的規格、材質、構筑物和附屬物、管線壁厚、套管材質和保溫材料等。

（2）供熱管網地理信息系統
開展臨沭縣供熱管網地理信息系統建設，建設內容包括管網綜合應用、GIS基礎平臺、配置維護系統、移動APP，基于供熱管網管理實際需求，提供管網地圖、管網查詢、管網統計、管網三維、空間分析、應急決策分析功能,實現與智慧供熱系統對接（單點登錄改造）。管網地圖提供管網展示、圖層控制、視圖操作、量算工具功能，管網查詢提供點擊查詢、矩形查詢、多邊形查詢、道路查詢、交叉口查詢、屬性查詢功能；管網統計提供按管網的權屬單位統計、按道路統計、按區域統計、按管徑統計、按建設年代統計、按管網材質統計方式進行統計功能；空間分析提供橫斷面分析、縱斷面分析、流向分析、覆土分析、碰撞分析功能；應急決策分析提供設施搜索、連通分析、年限預警、剖挖分析功能；移動APP提供管網地圖、管網查詢、設施二維碼查詢功能。

（3）供熱管道檢測
對部分重要供熱管道進行CCTV電視檢測或者QV潛望鏡檢測，判定管道中結構性缺陷和功能性缺陷的類型、位置、數量和狀況。供應商負責管道檢測工作，為達到檢測條件相關管道預處理工作由業主完成。

三、人員和設備組織

根據普查工作量及工期要求，公司在本項目實際投入了4個探查臺組、1個測量臺組、1個數據處理臺組和1個質量檢查組，設項目經理1人、探查、測量、內業技術負責各1人(兼)，管理及技術人員共計11人。

根據工作需要，本工程實際投入到施工現場的儀器設備情況見表下表：

四、完成工作量

（1）完成的管線探測工作量
截止目前共探測管線點總數 4355個(其中明顯點 480個，隱蔽點 3875個)，管線長度127.24公里。

（2）完成檢測工作量
完成光明南路常林西大街路口 、青云山路沭河大街路口 、夏莊東街蒼山北路路口東、興福街4處管道潛望鏡檢測，1處管道電視檢測。

五、采用探測方法

在實際進行管線探測工作時，管線探測儀的使用是準確完成工作的重要條件，而雷迪RD8100管線探測儀及PL-960管線探測儀作為性能、質量都較為優越的物探儀器在生產中被廣泛使用。

（1）工作原理由發射機產生電磁信號，通過不同的發射連接方式將信號傳送到地下被測熱力管線上，管線感應到電磁信號后，在被測管道上產生感應電流，感應電流沿著管道向遠處傳播，在電流的傳播過程中，通過該地下管道向地面輻射出電磁波，這樣當管線定位儀接收機在地面探測時，就會在管道上方的地面上接收到電磁波信號，通過接收到的信號強弱變化來判別地下管道的位置、走向和埋深。當交流電流在導體中流過時，會在導體周圍產生交變的磁場，并且該磁場的磁力線都是以該導體為同軸的。此時如果將一電磁線圈放入該磁場中，線圈的兩端就會產生感應電壓。移動感應線圈，當線圈的方向與磁力線方向相同時，線圈兩端產生的感應電壓將會最大。也就是說，當線圈方向與導體方向垂直時，感應電壓最大，接收機信號最強烈；當線圈方向與導體方向平行時，感應電壓最小，接收機信號最微弱。

（2）在熱力管線探測上主要采取直連法和感應法
方法是將管線探測儀接地電纜的正極接到管線的出露點（在工作中需去除管線金屬表面的防銹漆、泥土等雜質），同時負極接通金屬井圈等與大地相連接的金屬接地物體(在附近沒有金屬接地物體的情況下可選用儀器內的接地棒與大地相連)，在連接好后進行調整，使發射機所顯示電力信號的強度在100 mA以上，才能保證接收機所接收信號的穩定性及準確度。

感應法將發射機置于管線的正上方，啟動接收機，在其鋪設方向上進行探測、追蹤，該方法適用于有出露管線點管線的探測工作以及盲探工作。本項目管線出露和檢修井閥門井較少。項目主要是采用感應法連續追蹤并得到了開挖驗證。

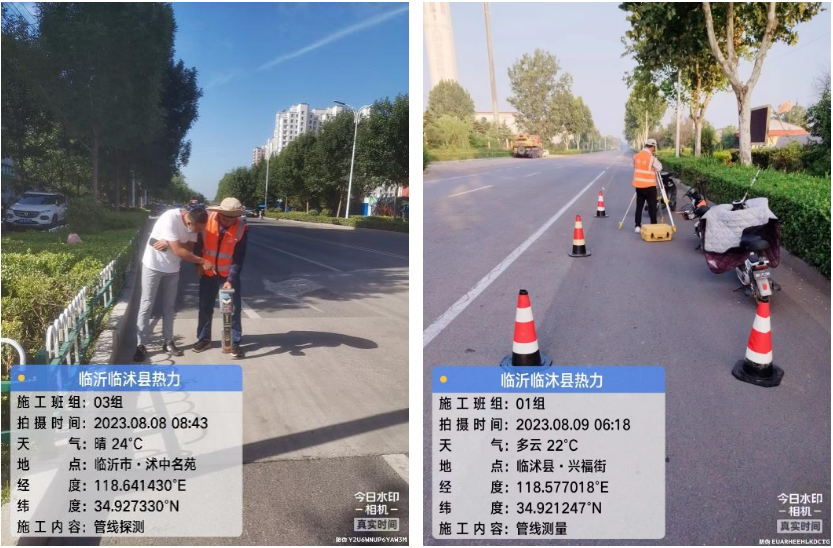

六、工作掠影
